Siehe Ansprechpartner

3D-Drucker dürfen auch in Abwesenheit betrieben werden. Es muss aber die erste Druckschicht vor Ort kontrolliert werden.

• Um ein gewisses Level an Verständnis zu gewährleisten, wird die Unterweisung nur im Rahmen eines Workshops (oder nach Einzelunterweisung) vom Hauptansprechpartner durchgeführt!
• Bei bewegenden Teilen besteht die Gefahr einer Quetschung.
• Bei Heizelementen besteht die Gefahr der Verbrennung.

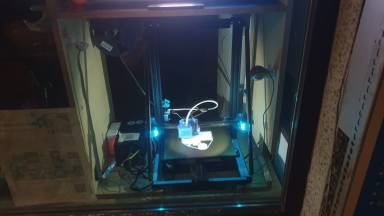

Der Drucker ist nicht mehr mit dem originalen Creality CR10-V2 vergleichbar!

Aufgrund der geänderten Steuerung (Klipper/Mainsail) ist eine extra Unterweisung notwendig. Die bisherige Unterweisung an den anderen 3D-Druckern reicht nicht aus. Der Drucker darf nur mit den FabLab-Einstellungen (Slicer-config) betrieben werden.

Da am CR10 nur PLA gedruckt wird, versuchen wir die Fehldrucke/ Stützmaterialien dirt sortenrein zu sammeln. Dadurch gelingt uns (evtl. irgendwann) ein Recycling dieses Materials. Wer Interesse hat, dort zu unterstützen, gerne melden.

Kunststoffreste können an folgenden Stellen entsorgt werden:

• in der obersten Schublade der orangenen Kommode (direkt am CR10)
• Filamenteimer under dem CR10
• Mülleimer in der Küche
• graue Kiste bei der 3D-Druck-Ecke

Pappschachteln bitte kleinmachen und im Papiermülleimer in der Küche entsorgen.

Die eigentliche Unterweisung findet als Workshop statt.

Grundsätzliche Punkte:

• mechanischer Aufbau des Druckers (Endschalter, Sensoren, Motoren, Extruder, Hotend, Düse, Druckbett, Display)
• Slicer-Einstellungen (Orca-Slicer, Prusa-Slicer soll folgen)
  • Ersteinrichtung (Config laden)
  • Modell laden
  • Material wählen
  • Schichthöhe einstellen
  • Wandstärke einstellen
  • Stützstruktur generieren
  • Aufbau der geslicten Datei
  • Zeiten und Filamentverbrauch
• Aufbau der Weboberfläche (Mainsail)
  • Hochladen einer Druckdatei
  • sinnvolle Einstellungen während des Druckes
    • Wo finde ich meine Dateien?
    • Fortschrittsanzeige
    • Temperaturen
    • Druckgeschwindigkeit
    • Kamerabild
    • Not-Aus
  • Benutzer-Macros
    • Filament entladen
    • Filament laden
    • Druck pausieren
    • Inaktivitäts-Zeitüberschreitung (Idle-Timeout)
• Filamentwechsel
  • Ende sauber abschneiden
  • Ende an der Rolle fixieren
• Druck starten und kontrollieren
  • Druckbett sauber? (auch von unten?)
  • Düse sauber?
  • Erste Schicht haftet gut?
• Wartung des Druckers
  • Generell den Drucker sauber halten!
  • Z-Spindeln schmieren (nur bescheid geben, machen die Ansprechpartner)
  • Temperatur-PID-Regler kalibrieren (nur bescheid geben, machen die Ansprechpartner)
• Do's and Dont's
  • Nicht in den Konfigurationsdateien (in der Weboberfläche rumspielen)
  • Keine eigenen Macros anlegen (bei Bedarf auf die Ansprechpartner zugehen)
  • Nicht während des Druckes in den Drucker greifen

Tutorials die beim bedienen der Maschine hilfreich sein könnten. Oder andere nützliche Links.

• Als Grundlage (bei Erstinstallation) muss der Creality CR10 ausgewählt werden
• Raspi-Einstellungen / Slicer-Konfigurationsdateien / Ersatzteile: cr10_fablab_backup_27112025_v02.rar
• Die Slicer-Einstellungen werden im Workshop geteilt; ansonsten bitte auf den Ansprechpartner zugehen.
• Update 28.04.2026: Extruderumbau auf DirectDrive. Bitte die neue Filament-Config entpacken und importieren: sunlu_pla_cr10v2-fablab.zip

Für diesen Drucker ist nur PLA geeignet. Mittlerweile gibt es einige spezielle PLA-basierte Filamente. Bitte prüft genau, was für Filament ihr einsetzt. Die Konfig ist für Standard-SUNLU-PLA(+) ausgelegt.

folgende Filamente sollten funktionieren:

• SUNLU PLA
• SUNLU PLA+
• SUNLU PLA2.0+
• SUNLU PLA Meta

PLA mit ähnlichen Druckeigenschaften (Düsentemperatur: 200-220°C | Betttemperatur: 40-60°C) sollten auch funktionieren.

Bitte auch die Aushänge zum Umgang mit Filamenten an der 3D-Druck-Station beachten (filamente_hinweise_regeln_20260330.pdf).

Die Weboberfläche (Mainsail) informiert über die Glocke (oben rechts), wenn ein Fehler, eine Warnung oder eine Wartung ansteht. Gerne die Schritte selbstständig ausführen, die angewiesen werden. Bei Fragen, fragen :). Ansonsten machen das die Ansprechpartner in unregelmäßigen Abständen.

Derzeit gibt es nur drei Wartungsintervalle:

• [Reinigung und Schmieren der Trapezgewindespindeln (Z-Achse)]
• [Kalibrierung der PID-Werte für das Heizen der Düse]
• [Kalibrierung der PID-Werte für das Heizen des Bettes]

Der Drucker vermisst vor jedem Druck die Höhe des Druckbettes in einem 5×5-Raster. Sollten die Werte zu weit auseinanderliegen, kann das zu Fehlermeldungen und Druckabbrüchen führen. Dann bitte die korrekte Position des Druckbettes überprüfen.
